전동 파렛트 트럭

부드럽고 안정적인 주행

진동과 소음이 없는 부드럽고 조용한 주행

강력한 퍼포먼스

고성능 고효율의 컨트롤러와 주행모터 채택

동급 최소 회전반경

컴팩트한 디자인으로 좁은 공간 활용 극대화컴팩트한 디자인으로 좁은 공간 활용 극대화

부드럽고 안정적인 주행

진동과 소음이 없는 부드럽고 조용한 주행

강력한 퍼포먼스

고성능 고효율의 컨트롤러와 주행모터 채택

동급 최소 회전반경

컴팩트한 디자인으로 좁은 공간 활용 극대화컴팩트한 디자인으로 좁은 공간 활용 극대화

공통 특징

AC 컨트롤러

뛰어난 방열성능 및 내구성, 부드러운 출발 및 주행속도 미세조정 가능

AC Motor

Brushless Motor 채택으로 저소음 및 유지비용 절감

파렛트 작업용 포크

빈 파렛트도 밀림 없이 삽입 가능한 포크 구조

최소 회전반경

동급 최소 회전반경

벨리 스위치(적색 버튼)

전진 시 비상정지 작업자 끼임사고 시 비상 역 구동

속도 조절 스위치

주행 속도 조절 가능

시리즈별 소개

TWP

TWP15

WPX

WPX-L

WPX-R

WPX-H

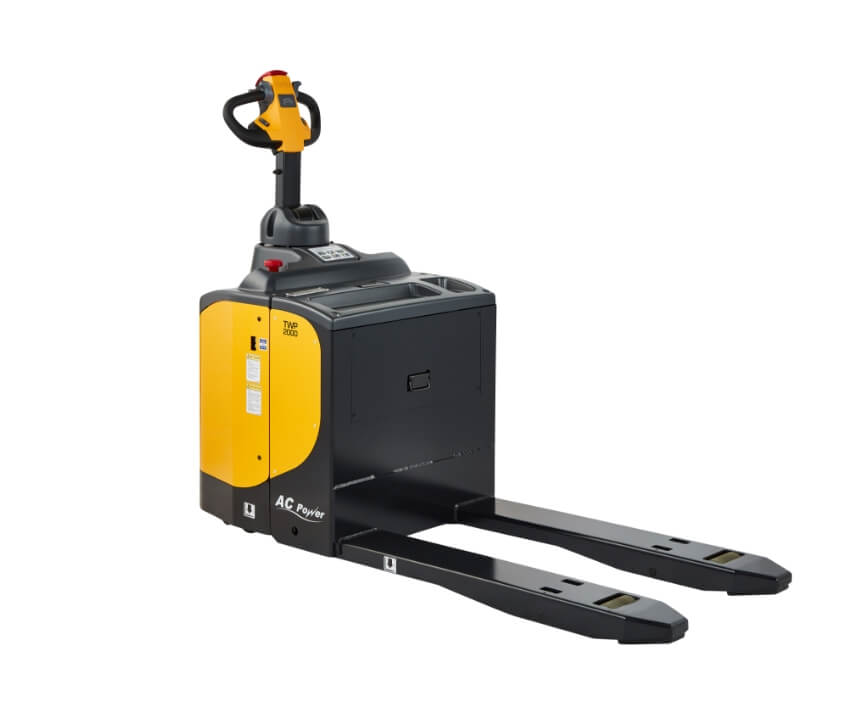

TWP

전동 파렛트 트럭

부드럽고 조용한 전동 파렛트 트럭

• AC Control System
• 진동과 소음이 없는 부드럽고 조용한 주행
• 소비전력이 낮은 고효율의 AC Curtis 컨트롤러 채택
• 소모성 부품이 없는 AC 모터로 유지관리비용이 저렴
• 회생 제동 기능으로 배터리 연속 사용 시간 증대
• 무보수 딥사이클 배터리 사용으로 경제적인 장비 운영

기능

01

최소 회전반경

동급 최소 회전반경 (1637mm)

02

밸리 스위치 (적색 버튼)

전진 시 비상정지 작업자 끼임사고 시 비상 역구동

03

속도 조절 스위치

주행 속도 조절 가능

04

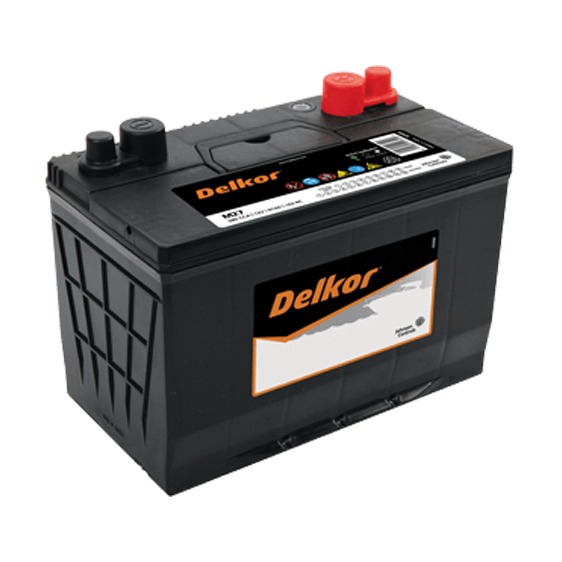

무보수 Battery

무보수 Battery로 1회충전 4시간 사용 가능

05

AC Curtis 컨트롤러

• 뛰어난 방열성능 및 내구성
• 부드러운 출발 및 주행속도 미세 조정 가능
• 뛰어난 에너지 효율

06

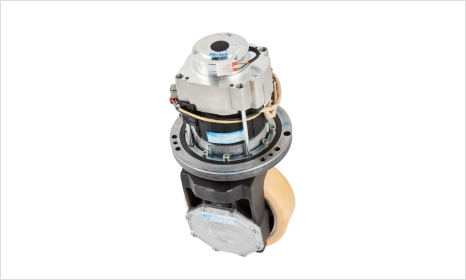

AC Motor

AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감 모터의 내구성이 뛰어남 브러쉬 소음이 없는 조용한 주행

07

파렛트 작업 최적의 포크

빈 파렛트도 밀림 없이 삽입 가능한 포크 구조

08

정확한 틸러헤드 위치감지

근접센서 사용에 의한 정확한 틸러 헤드 위치 감지

09

코너 주행 시 자동 감속

급코너 회전 시(1, 3구간) 주행속도 1/2로 자동 감속

10

비상 전원 차단 스위치

장비에 공급되는 모든 전원 동시 차단

11

Anti-Roll Back

경사로 밀림 방지

제품 스펙 및 도면

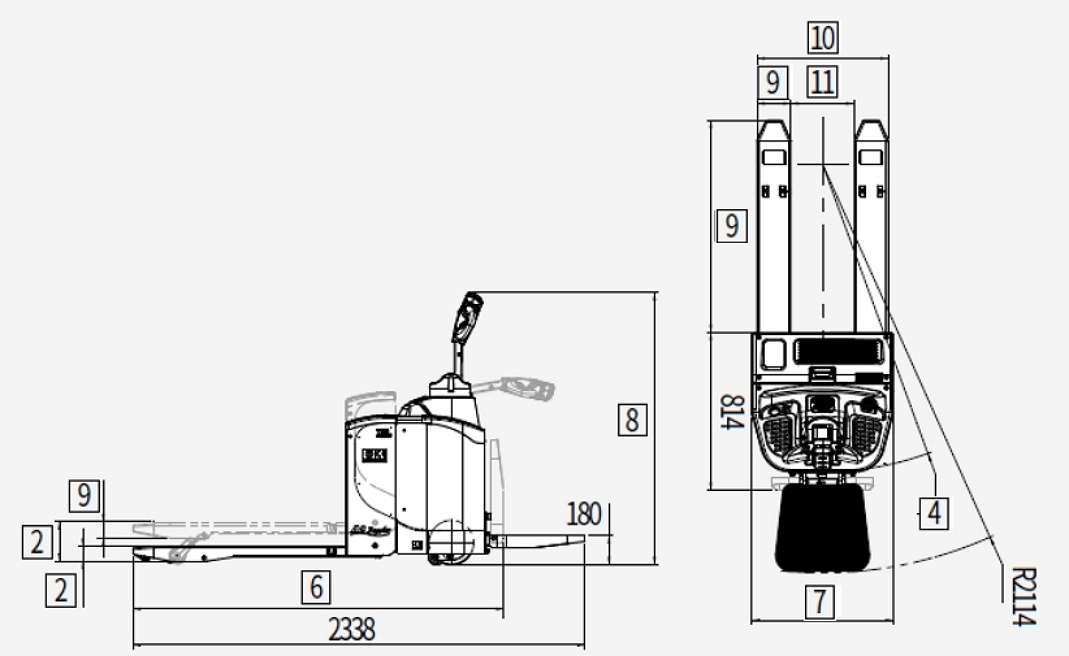

외관도

상품스펙

모델				TWP20	TWP25
1	최대 사용하중		kg	2000	2500
2	포크 작동 높이(최대 / 최소)		mm	210 / 85
3	주행속도(부하 / 무부하)		km/h	5.3 / 5.4
4	최소 회전 반경		mm	1637( * 1698)
5	등판능력(부하)		%(deg)	8(4.6)˚
6	전장(핸들 수직 상태)		mm	1821( * 1914)
7	전폭		mm	730
8	전고(핸들 수직 상태)		mm	1411
9	포크(길이 X 폭 X 두께)		mm	1100 X 175 X 74
10	포크 외폭		mm	680
11	포크 내측		mm	330
12	장비 중량(배터리 포함)		kg	520( * 540)	530(* 550)
13	주행모터	모터사양	type	1.5kW / AC15V
13	주행모터	제어방식	–	MOSFET, Inverter
14	유압 모터	모터사양	type	DC 2.2kW
14	유압 모터	제어방식	–	Magnetic Relay
15	배터리	전압/용량	V/Ah	24V, 160Ah / 5hr
16	충전기	입력용량	–	AC 단상 220V, 60Hz
