보행식 지게차
부드럽고 안정적인 주행
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
최상의 주행성능
AC Motor 채택 및 틸러해드 위치감지 기능으로 탁월한 퍼포먼스 발휘
안전 최우선 주의
작업자의 안전을 위한, 비상정지 시스템 및 코너주행시 자동 감속 기능
부드럽고 안정적인 주행
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
최상의 주행성능
AC Motor 채택 및 틸러해드 위치감지 기능으로 탁월한 퍼포먼스 발휘
안전 최우선 주의
작업자의 안전을 위한, 비상정지 시스템 및 코너주행시 자동 감속 기능
공통 특징
1. AC Curtis 컨트롤러
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
2. AC Motor
AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감, 모터의 내구성이 뛰어남
3. 견고한 Mast Beam
1.5톤 지게차용 Beam 채택
4. 정확한 틸러해드 위치감지
근접센서 사용에 의한 정확한 틸러 헤드 위치 감지
5. 코너 주행시 자동 감속
급 코너 회전시(1,3 구간) 주행속도 1/2로 자동 감속
6. Anti-Roll Back
경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
시리즈별 소개
TWSR
TWSC
FWR
FWR

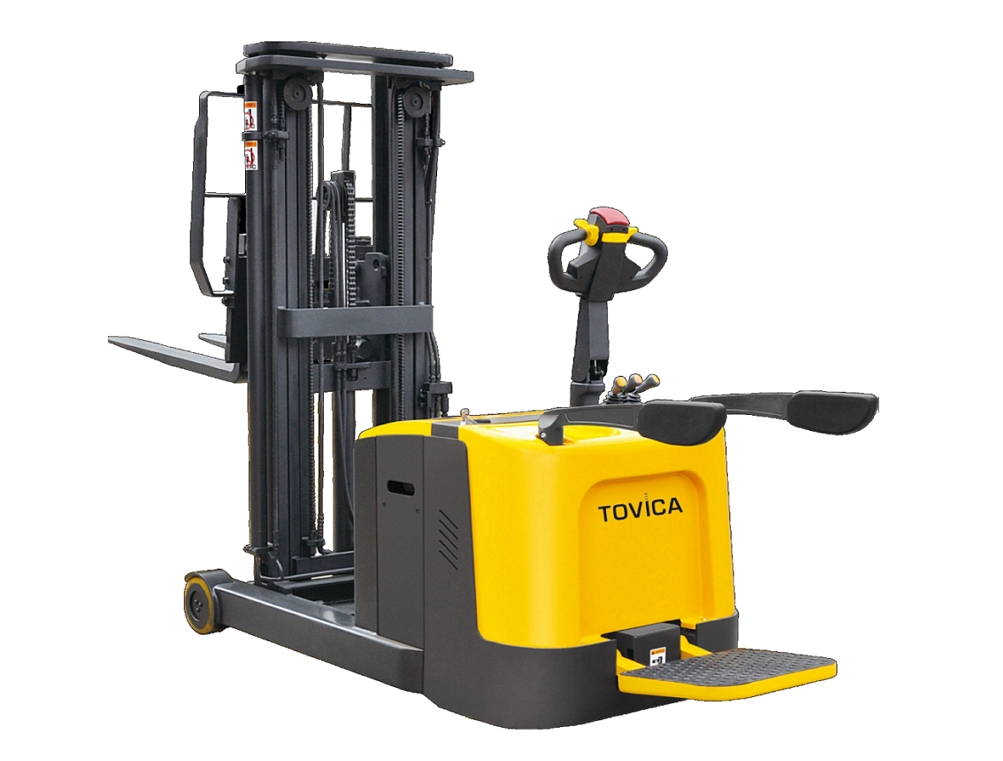

리치타입 보행식 전동지게차
뛰어난 경제성과 부드러운 주행의 전동지게차
• AC Control System
• 진동과 소음이 없는 부드럽고 조용한 주행
• 소비전력이 낮은 고효율의 AC Curtis 컨트롤러 채택
• 소모성 부품이 없는 AC 모터로 유지비용이 저렴
• EPS 적용으로 편의성과 작업성 향상
• 진동과 소음이 없는 부드럽고 조용한 주행
• 소비전력이 낮은 고효율의 AC Curtis 컨트롤러 채택
• 소모성 부품이 없는 AC 모터로 유지비용이 저렴
• EPS 적용으로 편의성과 작업성 향상
01

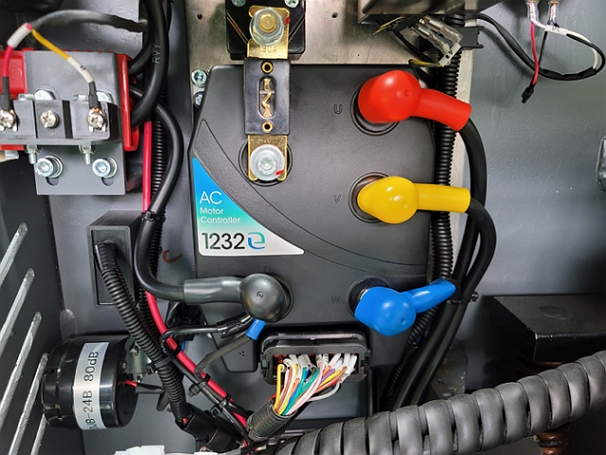

AC Curtis 컨트롤러
뛰어난 방열성능 및 내구성 부드러운 출발 및 주행속도 미세 조정 가능 뛰어난 에너지 효율
02
AC Motor
AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감
• 모터의 내구성이 뛰어남
• 브러쉬 소음이 없는 조용한 주행
• 모터의 내구성이 뛰어남
• 브러쉬 소음이 없는 조용한 주행
03
전자식 EPS 적용
EPS : Electric Power Steering
04
스티어링 휠 자동정렬
국내 최초 Power On시 스티어링 휠이 주행방향으로 자동 정렬
05
코너 주행 시 자동 감속
급코너 회전 시 주행속도 자동 감속
06
밸리 스위치 (적색 버튼)
• 전진 시 비상정지
• 작업자 끼임사고 시 비상 역구동
• 작업자 끼임사고 시 비상 역구동
07
확트인 전방 시야
전방시야 확보로 안전성 및 작업성 향상
08
비상 전원 차단 스위치
장비에 공급되는 모든 전원 동시 차단
09
BDI
배터리 잔량 표기
10

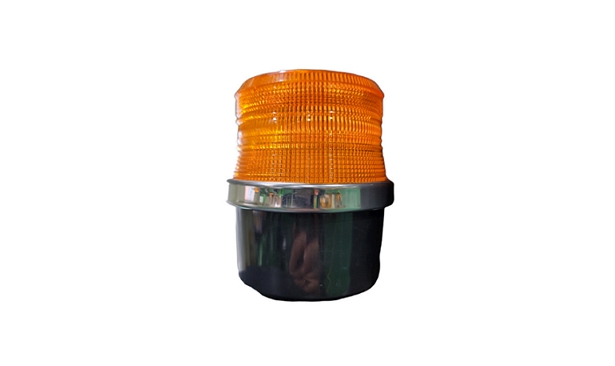

경광등
작동 중 항상 켜짐 기능으로 안전사고 미연 방지
11

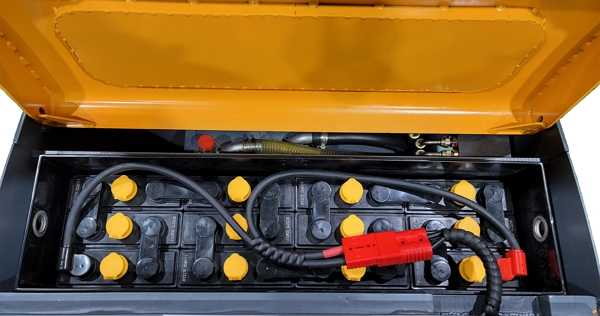

24V 270Ah 함형 배터리 적용
넉넉한 사용시간

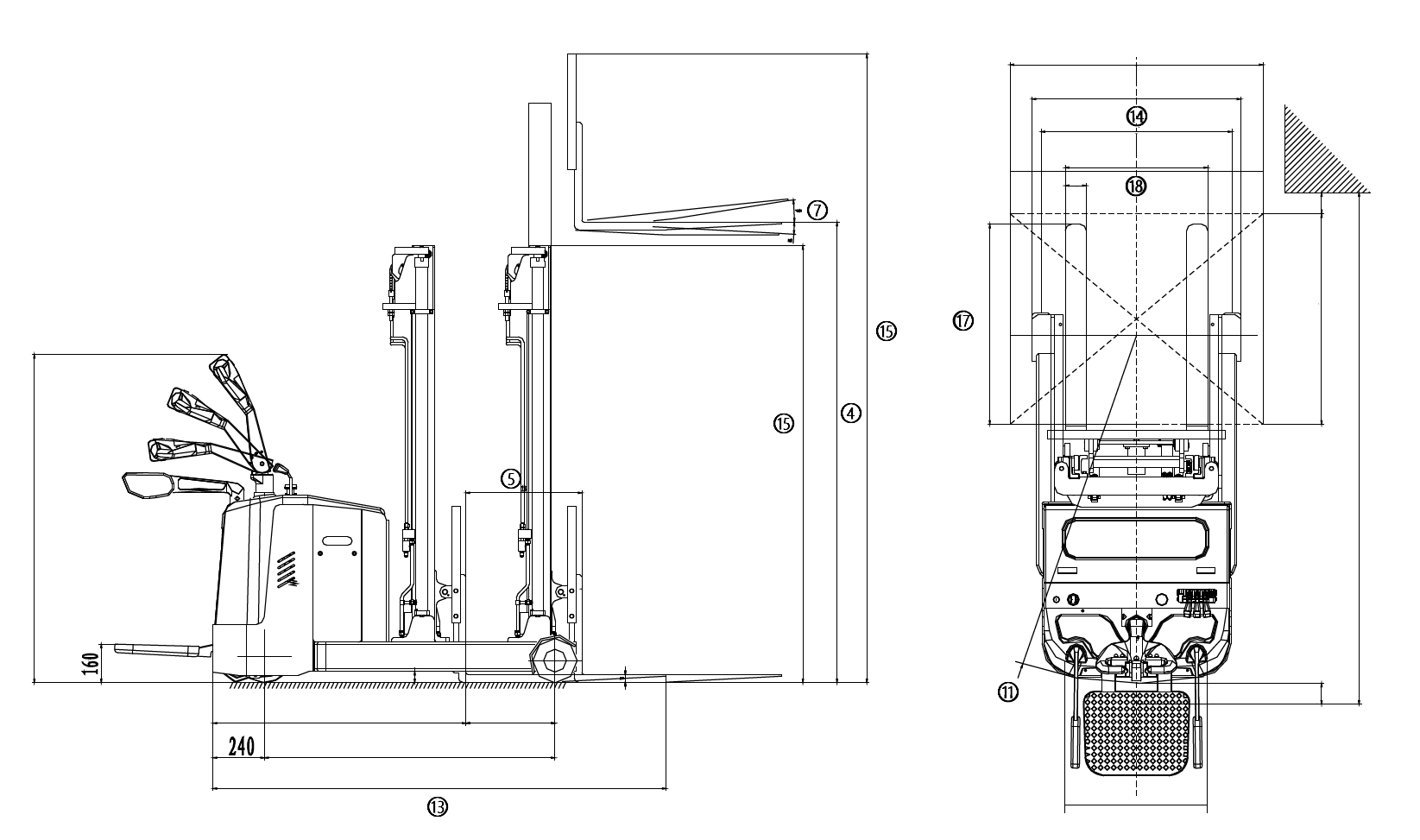

외관도
상품스펙
| 모델 | FWR1200 | FWR1500 | |||
| 1 | 적재 능력 | kg | 1250 | 1500 | |
| 2 | 하중 중심 | mm | 500 | 500 | |
| 3 | 주행속도 | 부하 / 무부하 | km/h | 6.8 / 7 | 6.8 / 7 |
| 4 | 최대인상 높이 | mm | 2500 | 2500 | |
| 5 | 리치스트로크 | mm | 430 | 520 | |
| 6 | 자유인상 높이 | mm | 옵션 N/A | 옵션 N/A | |
| 7 | 포크 경사각 | (전방 / 후방) | deg | 3º / 6º | 3º / 6º |
| 8 | 포크 상승 속도 | (부하 / 무부하) | mm/sec | 130/160 | 130/160 |
| 9 | 포크 하강 속도 | (부하 / 무부하) | mm/sec | 45 | 45 |
| 10 | 등판능력 (Reach In) | 부하 | %(deg) | 6% | 10% |
| 무부하 | %(deg) | 6% | 10% | ||
| 11 | 최소 회전 반경 | mm | 1650 | 1750 | |
| 12 | 직각적재 통로폭 | 파렛트 800 x 1200 | mm | 2650 | 2750 |
| 13 | 전장 | mm | 2150 | 2250 | |
| 14 | 전폭 | mm | 990 | 990 | |
| 15 | 마스트전고 | 상승시 / 하강시 | mm | 3300/1820 | 3500/1880 |
| 16 | 틸러헤드높이 | 수직 / 수평 | mm | 1160/1460 | 1160/1460 |
| 17 | 포크 | 가로×세로×두께 | mm | 1070 X 100 X 35 | 1070 X 100 X 35 |
| 18 | 포크 벌림폭 | 최대 / 최소 | mm | 680 X 220 | 680 X 220 |
| 19 | 드라이브 휠/로드 휠 (직경×두께) | mm | Φ250×70/Φ210×85 | Φ250×70/Φ210×85 | |
| 20 | 백 레스트 | 폭 / 높이 | mm | N/A | N/A |
| 21 | 자중 (배터리 포함) | kg | 1800 | 2140 | |
| 22 | 주행 모터 | 모터사양 | type | 1.2KW / AC | 1.2KW / AC |
| 제어방식 | – | MOSFET | MOSFET | ||
| 23 | 유압 모터 | 모터사양 | type | DC 2.2kW | DC 2.2kW |
| 24 | 충전기 | 구분 | type | 외장형충전기 | 외장형충전기 |
| 입력용량 | – | AC단상 | AC단상 | ||
| 출력용량 | – | DC24V, 30A Max. | DC24V, 30A Max. | ||
| 25 | 배터리 (5시간율) | V/Ah | 24V/270Ah | 24V/270Ah | |
| 26 | 배터리중량 | kg | 260 | 260 |
