보행식 지게차
부드럽고 안정적인 주행
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
최상의 주행성능
AC Motor 채택 및 틸러해드 위치감지 기능으로 탁월한 퍼포먼스 발휘
안전 최우선 주의
작업자의 안전을 위한, 비상정지 시스템 및 코너주행시 자동 감속 기능
부드럽고 안정적인 주행
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
최상의 주행성능
AC Motor 채택 및 틸러해드 위치감지 기능으로 탁월한 퍼포먼스 발휘
안전 최우선 주의
작업자의 안전을 위한, 비상정지 시스템 및 코너주행시 자동 감속 기능
공통 특징
1. AC Curtis 컨트롤러
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
2. AC Motor
AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감, 모터의 내구성이 뛰어남
3. 견고한 Mast Beam
1.5톤 지게차용 Beam 채택
4. 정확한 틸러해드 위치감지
근접센서 사용에 의한 정확한 틸러 헤드 위치 감지
5. 코너 주행시 자동 감속
급 코너 회전시(1,3 구간) 주행속도 1/2로 자동 감속
6. Anti-Roll Back
경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
시리즈별 소개
TWSR
TWSC
FWR

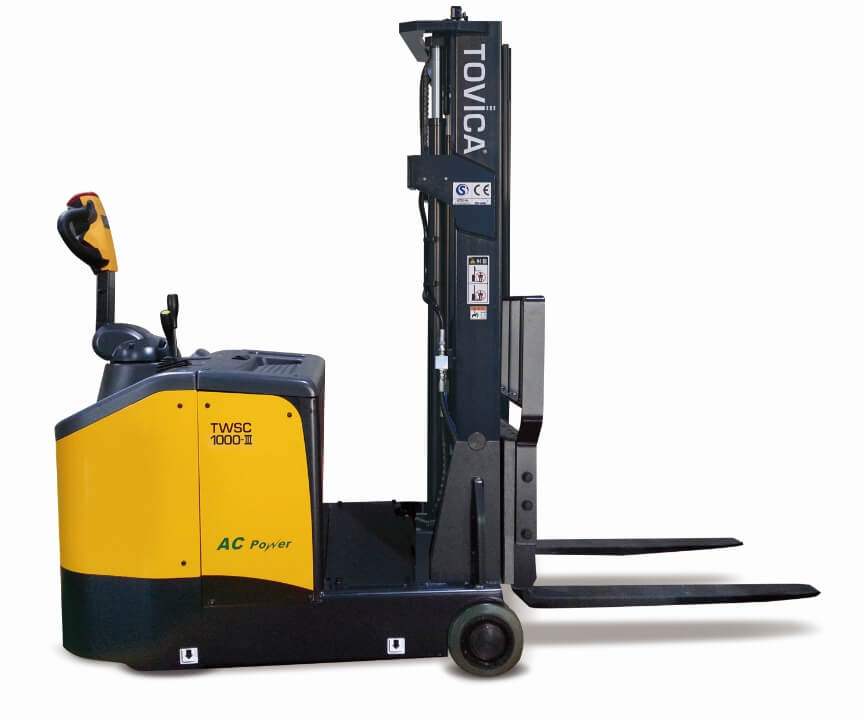

TWSC
카운터밸런스타입 보행식 전동지게차
동급 최소 회전반경과 뛰어난 경제성의 전동지게차
• AC Control System
• 진동과 소음이 없는 부드럽고 조용한 주행
• 소비전력이 낮은 고효율의 AC Curtis 컨트롤러 채택
• 소모성 부품이 없는 AC 모터로 유지비용이 저렴
• 회생 제동 기능으로 배터리 연속 사용 시간 증대
• 딥사이클 배터리 사용으로 경제적인 장비 운영
• EPS 적용으로 편의성과 작업성 향상 (옵션)
• 진동과 소음이 없는 부드럽고 조용한 주행
• 소비전력이 낮은 고효율의 AC Curtis 컨트롤러 채택
• 소모성 부품이 없는 AC 모터로 유지비용이 저렴
• 회생 제동 기능으로 배터리 연속 사용 시간 증대
• 딥사이클 배터리 사용으로 경제적인 장비 운영
• EPS 적용으로 편의성과 작업성 향상 (옵션)
01
AC Curtis 컨트롤러
뛰어난 방열성능 및 내구성 부드러운 출발 및 주행속도 미세 조정 가능 뛰어난 에너지 효율
02
AC Motor
AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감
• 모터의 내구성이 뛰어남
• 브러쉬 소음이 없는 조용한 주행
• 모터의 내구성이 뛰어남
• 브러쉬 소음이 없는 조용한 주행
03
견고한 Mast Beam
1.5톤 지게차용 Beam 채택
04
하강안전밸브 (럽처밸브)
유압라인 파손 시 라인을 차단하여 포크 급하강 방지
05
정확한 틸러헤드 위치감지
근접센서 사용에 의한 정확한 틸러 헤드 위치 감지
06

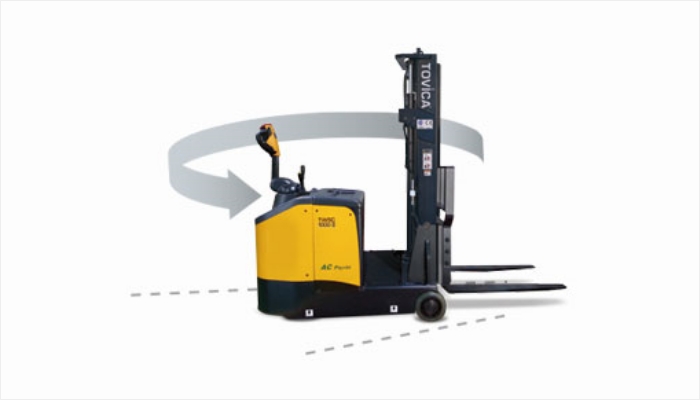

최소 회전반경
동급 최소 회전반경 (1250mm)
07
확트인 전방 시야
양 사이드에 실린더 배치
08
Anti-Roll Back
경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
09
밸리 스위치 (적색 버튼)
• 전진 시 비상정지
• 작업자 끼임사고 시 비상 역구동
• 작업자 끼임사고 시 비상 역구동
10
코너 주행 시 자동 감속
• 급코너 회전 시(1, 3구간) 주행속도 1/2로 자동 감속
11
비상 전원 차단 스위치
장비에 공급되는 모든 전원 동시 차단
12
속도 조절 스위치
• 주행 속도 조절 가능
13
BDI
배터리 잔량 표기
14
경광등
작동 중 항상 켜짐 기능으로 안전사고 미연 방지

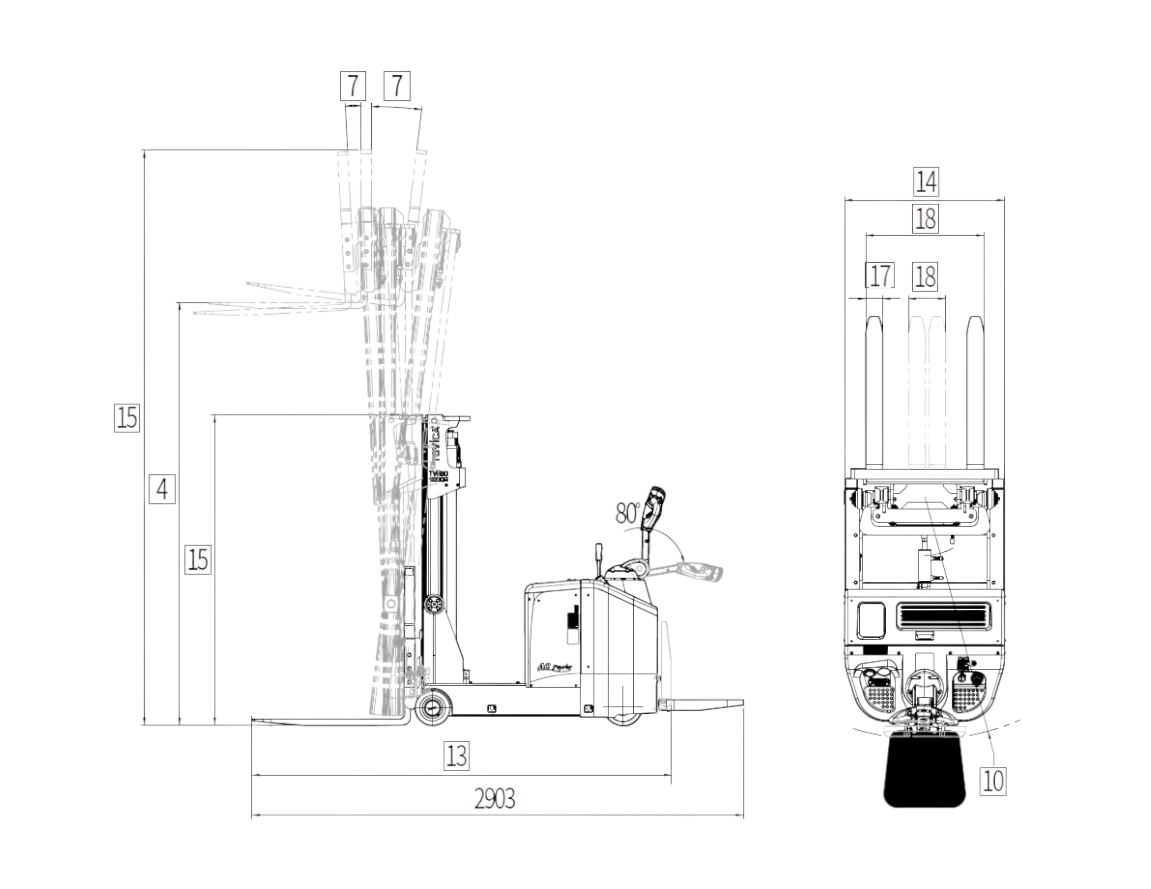

외관도

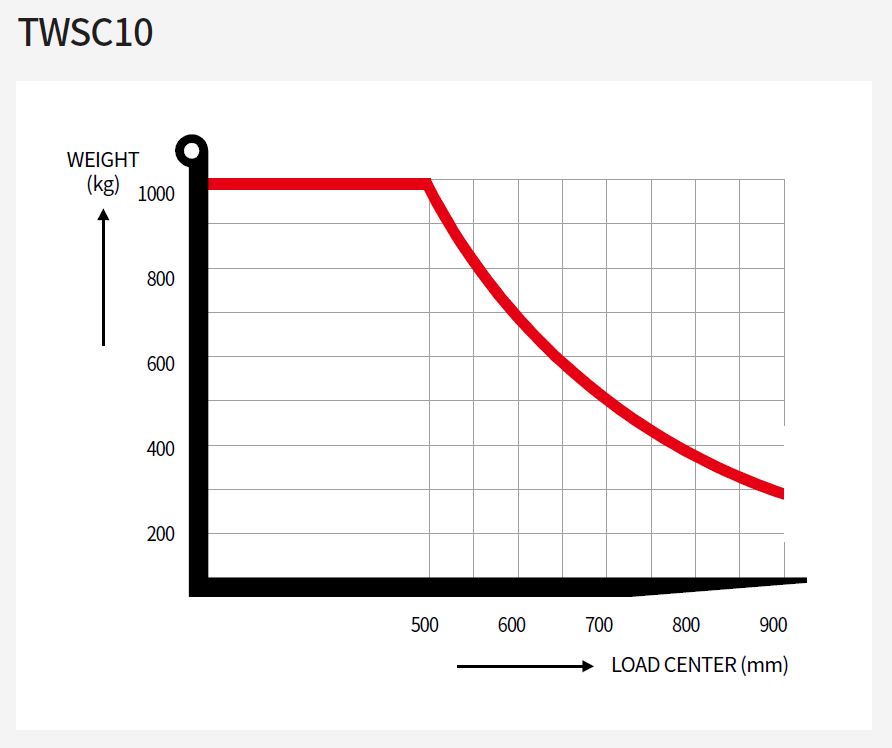

상품스펙
| 모델 | TWSC10 | TWSC10H | TWSC10-EPS | TWSC10H-EPS | |||
|---|---|---|---|---|---|---|---|
| 1 | 적재 능력 | kg | 1000 | ||||
| 2 | 하중 중심 | mm | 500 | ||||
| 3 | 자유인상 높이 | mm | 15 | ||||
| 4 | 최대인상 높이 | mm | 2500 | 3000 | 2500 | 3000 | |
| 5 | 포크 상승 속도 | 부하/무부하 | mm/sec | 90 / 150 | 125 / 180 | ||
| 6 | 포크 하강 속도 | 부하/무부하 | mm/sec | 310 / 165 | |||
| 7 | 포크 경사각 | 전방 / 후방 | deg | 3˚ / 7˚ | |||
| 8 | 주행 속도 | 부하 / 무부하 | km/h | 5.2 / 5.2 | 6 / 6 | ||
| 9 | 등판능력 (Reach In) | 부하 | %(deg) | 4(2.3°) | |||
| 무부하 | %(deg) | 10(5.7°) | |||||
| 10 | 최소 회전 반경 | mm | 1250( * 1330) | ||||
| 11 | 직각적재 통로폭 | 파렛트 1100×1100 | mm | 2832(*2912) | |||
| 12 | 파렛트 1100×1100 | mm | 2763(*2843) | ||||
| 13 | 전장 | mm | 2295( * 2379) | ||||
| 14 | 전폭 | mm | 944 | ||||
| 15 | 마스트전고 | 상승시/하강시 | mm | 3400/1798 | 3900/2037 | 3400/1798 | 3900/2037 |
| 16 | 틸러헤드높이 | 수직/수평 | mm | 1414/963 | |||
| 17 | 포크 | 가로×세로×두께 | mm | 900×100×35 | |||
| 18 | 포크 벌림폭 | 최대/최소 | mm | 700 / 220 | |||
| 19 | 축간거리 | 1025 | |||||
| 20 | 드라이브 휠/로드 휠 (직경×두께) | Ø230×70/Ø210×75 | |||||
| 21 | 백 레스트 | 폭/높이 | 754 / 900 | ||||
| 22 | 자중 (배터리 포함) | kg | 1780 | 1865 | 1775 | 1875 | |
| 23 | 주행 모터 | 모터사양 | type | 1.5kW / AC15V | 1.7kW / AC15V | ||
| 제어방식 | – | MOSFET, Inverter | |||||
| 24 | 유압 모터 | 모터사양 | type | DC 2.2kW | |||
| 제어방식 | – | Magnetic Relay | |||||
| 25 | 충전기 | 구분 | type | 외장형충전기 | |||
| 입력용량 | – | AC 단상 220V / 60Hz | |||||
| 출력용량 | – | DC24V, 30A Max. | |||||
| 26 | 배터리 (5시간율) | V/Ah | 24V / 215Ah, 5Hr | 24V / 225Ah, 5Hr | 24V / 215Ah, 5Hr | 24V / 225Ah, 5Hr | |
| 27 | 배터리 중량 | kg | 150 | 210 | 150 | 210 | |
※ 발판(가로×세로) : 425×488mm
※ CE. S마크 인증모델은 상이할 수 있습니다
01
접이식 발판/안전가드 부착
02
사이드 쉬프트 장착
포크 길이 선택 : 1070/1200/1500(mm)
03
전자식 EPS 적용
EPS : Electric Power Steering
04
함형배터리 적용
넉넉한 사용시간 24V/225Ah, 5hr
